电流互感器测量比差和角差的方法



什么是角差比差

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。

互感器的比差即为比值误差，即指互感器的实际二次电流（电压）乘上额定变比与一次实际电流（电压）的差，对一次实际电流（电压）的百分数。

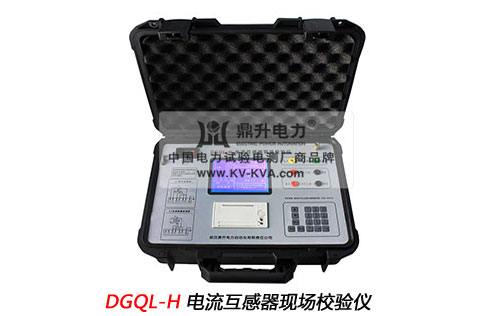

互感器的角差即为相角误差，即指互感器的二次电流（电压）相量逆时针转180°后与一次电流（电压）相量之间的相位差。下面我们用DGQL-H电流互感器现场校验仪学习测量CT误差的方法。

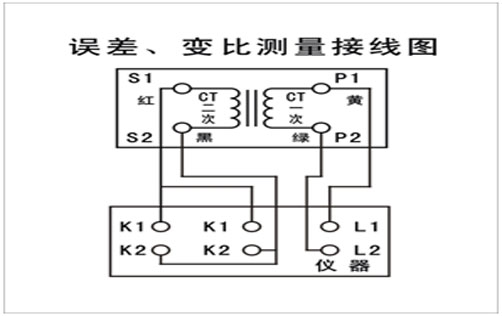

根据面板提示，连接好仪器与被测互感器。其中测试线的四芯线在被测互感器的二次端子上红红，黑黑相接，如图：

互感器误差测量接线图

进入电流互感器标准误差测量，在测量过程中，请确保仪器和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！此页面测量，测量时间大约在2分钟内完成，请耐心等待！

测量过程中，如果出现下界面：蜂鸣器长响一次且页面显示“变比错误”，提示测试线所接的互感器变比不正确。蜂鸣器短响三次且页面无显示“变比错误”，提示测试线所接的互感器变比正确，而极性不正确。

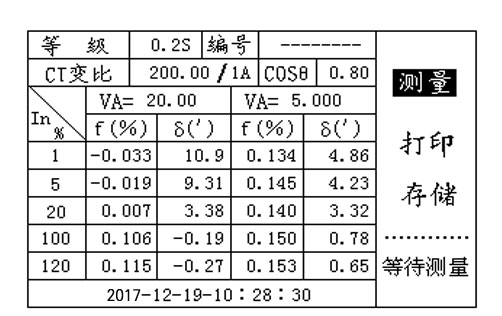

若需要进行对被测互感器的调整，“复位”键重新测量，或者关机。仪器逐点显示标准误差的每个点的比差、角差。每测完一点的比差、角差，蜂鸣器短响一次。测量完成后，蜂鸣器长响一次。

声明：本文《电流互感器测量比差和角差的方法》观点，欢迎交流探讨，鼎升电力公司不对未经鼎升电力技术部书面授权而自行试验后的问题及产生的一切后果进行负责，本文未经授权，禁止转载或商用！
